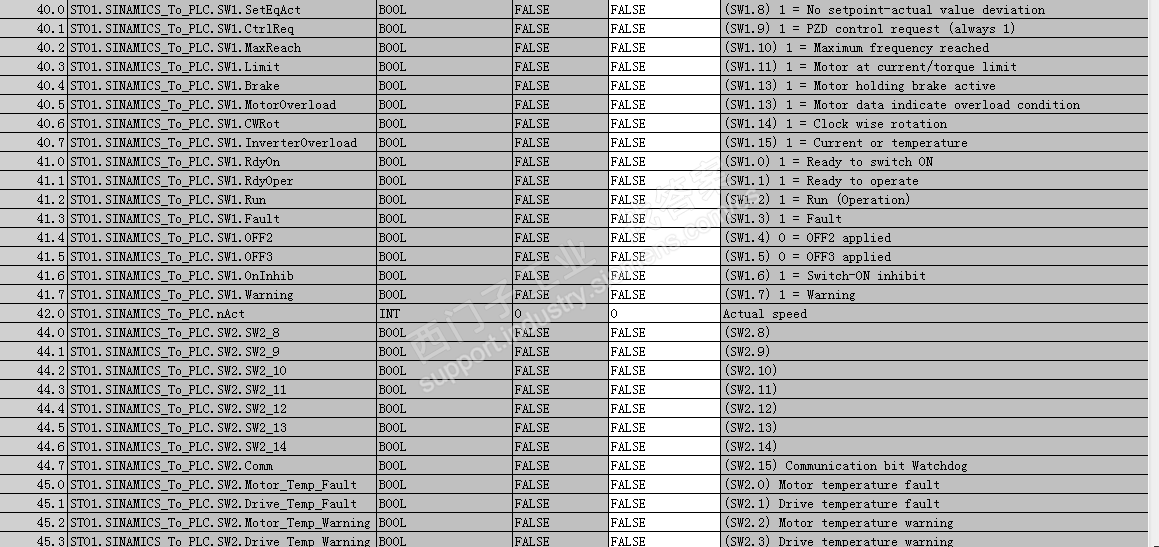

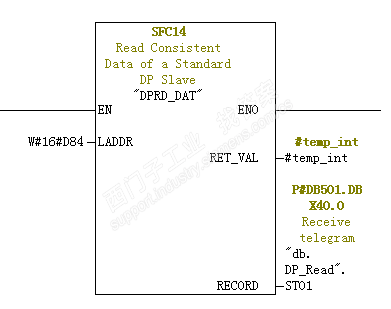

PLC通过系统功能块sfc14读取变频器的状态，PLC是如何识别读取出来的每一位，如下图所示：PLC将读取出来的数据放在DB501.DBW40中，怎么知道DB501.dbx41.0就是驱动1的准备开（rdyon）信号，实在变频器中设定的吗？又是怎么设定的？求大神指教
图片说明：
最佳答案
恩，是在变频器中设定的，看下下面的资料吧，首先了解下什么是状态字控制字。
https://support.industry.siemens.com/cs/document/109478791/s7-300与g120-cu250s-2-dp的profibus通讯-第1部分控制变频器启停及调速?dti=0&lc=zh-CN
提问者对于答案的评价：
视频看过了，突然觉得好像是报文中就设定好了的~不知道我说的对不对~还有我看报文有标准报文和自由报文，不知道自由报文怎么设定的?
专家置评
参数P0922=999
