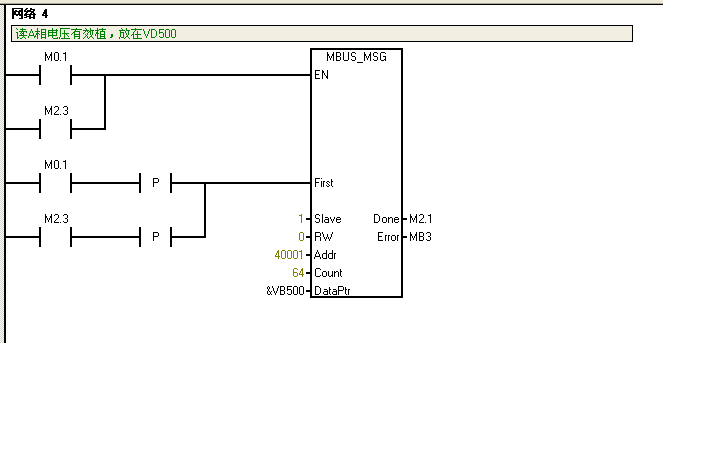

我最近在做一个实验，就是利用modbus，200plc和PDM803电表通讯。我看过不少资料，不知道做的对不对，error显示为16#00，具体仪表的地址和状态我上传了图片。请教各位，我在主程序addr设置为40001,64个字，读到的数据写到vb500开始的字节。根据仪表的对应地址，将地址0x0014，转换为10进制，即20，那么即40020对应vw520，是不是这样的对应关系。我的电表显示A相电压220.5v，程序里显示vw520的值是0，不知道该如何分析，有做好程序的，能不能发我一份，学习一下94439995@qq.com。
图片说明：
最佳答案
1、虽然PDM803电表为RS485接口，但首先要弄清楚PDM803电表支持什么协议？是modbus RTU，还是modbus ASCII，还是USS(自由）协议。
2、S7-200只支持modbus RTU与USS(自由）协议。见：
《S7-200 CPUs -- 通信组态和编程 -- USS, modbus 或自由口通信》连接：
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&objId=28767151&nodeid0=10805397&load=treecontent&lang=zh&siteid=cseus&aktprim=0&objaction=csview&extranet=standard&viewreg=CN
3、有关modbus RTU与智能仪表通讯：
、《S7-200基于modbus协议与智能仪表之间的通信实现方法》连接：
http://www.gongkong.com/webpage/paper/200712/4-B15D-E1D9C8D7E4EA.htm
http://www.jdzj.com/datum/showart.asp?art_id=6877
http://wenku.baidu.com/view/7923c95b312b3169a451a4ff.html
、S7-200和12台modbus仪表的通讯实例程序：
http://www.docin.com/p-752645026.html
提问者对于答案的评价：
谢谢两位老师，我的问题解决了。阿鸣老师有邮箱吗，以后想多和你交流
专家置评
Modbus地址 S7-200数据区对应关系如下：
00001 ~ 00128 Q0.0 ~ Q15.7
10001 ~ 10128 I0.0 ~ I15.7
30001 ~ 30032 AIW0 ~ AIW62
40001 ~ 4xxxx T ~ T + 2 * (xxxx -1)
