用FB41快做水位三冲量的串级调节

我想用S7-400H中的FB41PID调节块来实现锅炉水位三冲量的调节,具体我也看了之前有人发的贴,我想再确定一下我的理解是否正确。第一做此功能调节,希望有做成功的人士或有经验的能给予帮助。谢谢!!

问题补充:

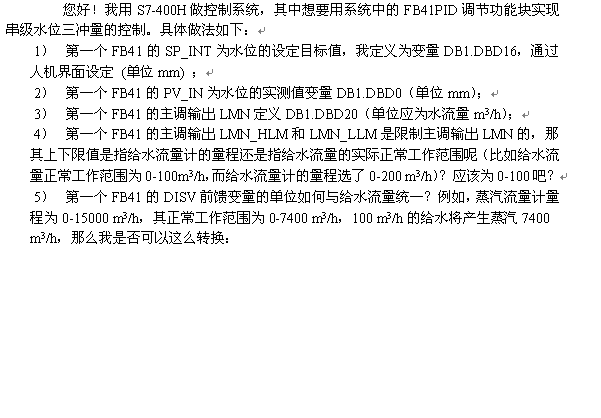

问题的具体内容见上传的文挡图片。

图片说明:

用FB41快做水位三冲量的串级调节    用FB41快做水位三冲量的串级调节    用FB41快做水位三冲量的串级调节    用FB41快做水位三冲量的串级调节

最佳答案

因为你的信号是各种不同的单位,为了有比较所以你需要做归一化处理(即把所有的输入信号都处理成0~1,或者0~100的数据),然后在进行pid运算。

提问者对于答案的评价:
能不能再说清楚些,包括水位输入信号都要转换吗?应该只转换蒸汽跟水位的就可以吧。
