想要做一个系统，他们要实现以下功能
1）两个S7-200 PLC之间可以进行数据交换。
2）一个屏实现对两个PLC进行控制
我想选择一个CPU 224xp和一个CPU 222，其中224xp的Port 0用于和222的Port 0进行通信。将TD 400C接到224 xp的Port 1，那么我可不可以实现TD 400C控制两个PLC。如果不可行是不是由于以下原因？
1、因为TD400c只能连接一个PLC，所以无法实现控制两个PLC（那么我选择TP系列屏是不是可以解决这个问题？）
2、即使两个PLC通信了，但是屏和PLC的通信必须再另组网络，即222不可实现，必须也选择224 xp，这样两个PLC的port 0、port 1分别相连，形成两个通讯网络，一条用于PLC通讯，一条用于面板控制。（那么用这种方法实现，屏可以选择TD400C吗？）
想要寻找一个既能实现以上要求，又能够最大程度节约成本的方案。。

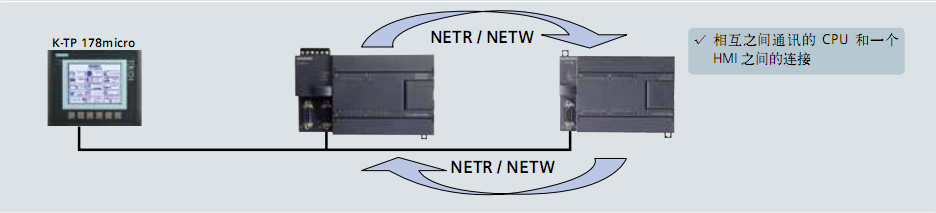

图片系统是如何实现的？只是用了一个2口CPU，一个1口CPU，即两个plc之间的通讯协议，屏是如何连接的（只是连接1个PLC，还是和两个PLC都相连了？）
此系统中显示屏是否可以用TD400c实现？？
问题补充：
如果两个CPU的型号都是CPU 222能实现上述功能吗?（因为也前就是用的两个CPU 222独立控制的，系统中要添加功能，如果两个CPU 222不能实现以上功能，只能重新选择CPU了），是不是接口不够了？因为图片中系统是用一个2口CPU（但是只使用了一个），一个1口CPU，和一个屏组成了HMI与CPU通讯的。。。。。。。。
两个PLC和屏的主从关系是什么样的，是屏作为主站，两个PLC作为从站，还是CPU 224xp作为主站，可以控制CPU 222，然后屏也是主站，控制两个PLC？
图片说明：
最佳答案
PPI的话是支持多主站的。你把一台PLC与HMI作为主站。1号PLC对于2号来说是主站，2号是从站，但是1号对于HMI来说是从站。简单点说就是，HMI把控制2号PLC的信号先传递给1号PLC，1号PLC在与2进行通信控制，是完全可以实现的！你能做好两两之间通信的话，按照我这个方法完全没问题！
提问者对于答案的评价：
谢谢
